색깔이 흐리고 뿌옇게 나오는 현상(물빠짐) 현상
((증상))

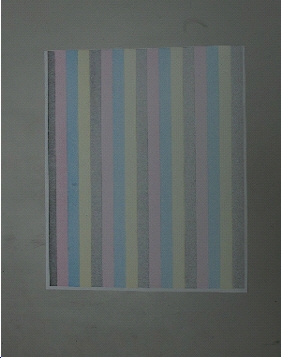

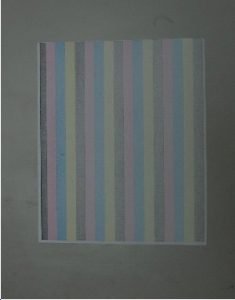

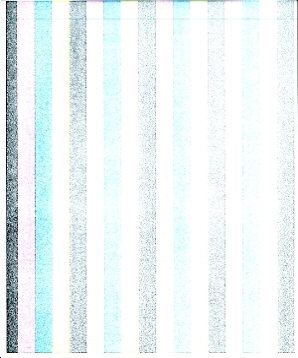

- 캐논 칼라 복사기 IRC 3380을 사용하다 보면 아래와 같이 흐리게 출력되거나 색깔이 흐리고 뿌옇게 나오는 현상(물빠짐)이 발생함
((원인))
가. 원인 1 : 전사벨트 전극판 접촉 불량
가. 원인 1 : 전사벨트 전극판 접촉 불량
캐논 칼라 복사기 IRC 3380 오른쪽 옆문을 열고 보시면 스펀지로 된 전사롤러 옆으로 아래와 같은 접촉핀이 보입니다.
옆문을 닫으면 위 사진의 접촉핀이 아래 사진 가운데의 전사벨트 쪽 구리색 전극판에 접촉이 됩니다.
전극판과 핀이 휘어서 접촉이 되지 않거나 전극판이 녹으로 오염이 되면 이 증상이 발생합니다.
전극판과 핀이 휘어서 접촉이 되지 않거나 전극판이 녹으로 오염이 되면 이 증상이 발생합니다.
위치를 맞춰 재조립하거나 전극판을 청소하면 해결이 됩니다.
나. 원인 2 : 드럼유닛 프로세서의 커버가 제대로 안 닫힌 경우

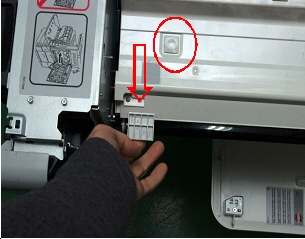

빨간색 동그라미 잘 닫혔는지 확인하고 아래 방향으로 잘 눌러서 잘 닫아 주세요

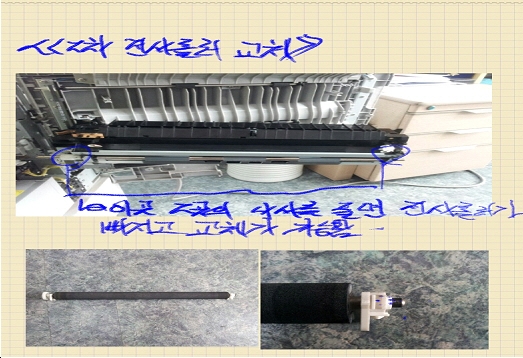

다. 원인 3 : 소모품인 2차 대전롤러의 오랜 사용으로 텐션이 줄어서 생기는 현상으로
물청소 및 에어콘에 건조해지면 일시적으로는 회복되나 텐션 자체가 줄어든 상태라면 아래의 사진을 보고 교체해 주세요

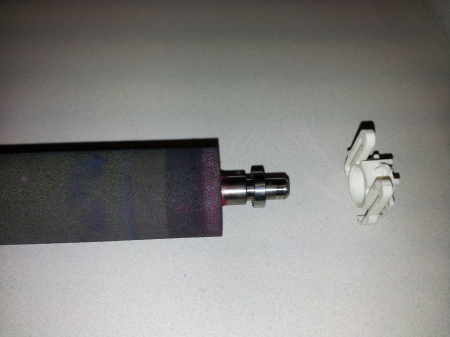

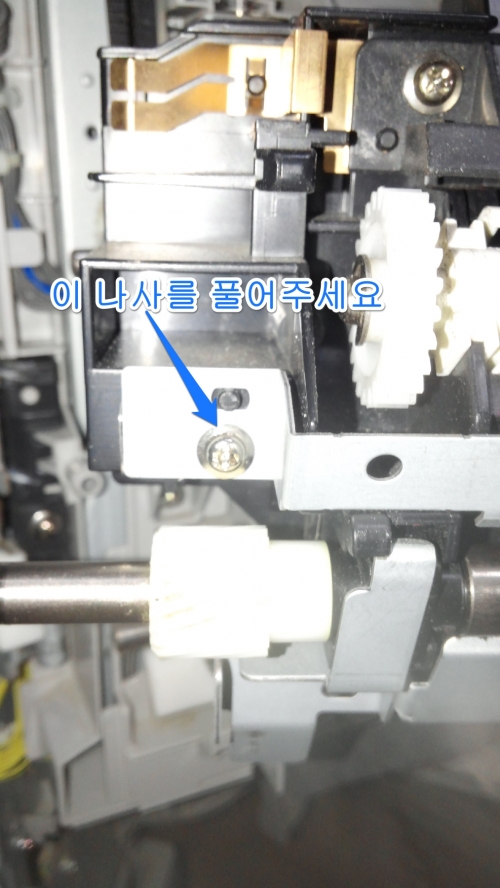

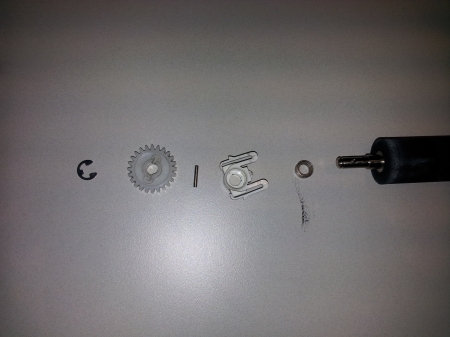

아래의 사진은 2차 전사롤러 좌측을 분해한 사진으로 분해시에는 좌측에서 우측으로 조립시에는 우측에서 좌측으로 하시면 됩니다.

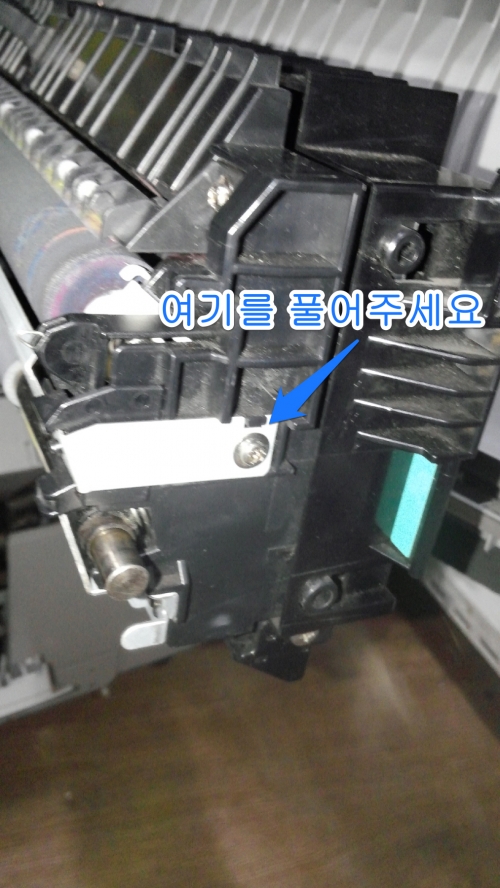

아래의 사진은 캐논 칼라 복사기IRC 3380IRC 2880작상계 중 2차 전사롤러의 우측 분해도입니다.
동영상 자료도 첨부합니다.
