<< IRC 3380 / 2880 시험 인쇄 및 A/S >>
첨부한 “시험인쇄와 AS 정리.xls”을 참조해 주세요
1. COPIER>TEST>PG>TYPE.>키패드로 적절한 TYPE No.를 입력하고 OK 키를 누른다>(복사)시작키를 누른다.
2. 레이저상의 먼지 방지 유리(방진 유리)의 먼지를 제거해 주는 동영상
: 말은 어려우나 그림으로 보면 아주 쉬움
: 복사 품질이 떨어졌을 때, 감광드럼 상의 표면에 잠상을 형성하는 레이저 노광계중 레이저상의 먼지 방지 유리의 먼지를 제거해 주면 되는데 그 방법을 설명한 동영상임. 보통 검정만 해주면 복사 품질이 현격히 좋아짐 Sometimes a dirty Dustproofing Glass on the Laser will draramatically reduce Copy Quality. Heres a quick video of how to clean it. This machine has 4 Lasers but usually the Black Laser is the one that gives most problems
: http://youtu.be/M5tcIF-uXxw
: 시험인쇄의 전체 하프톤(TYPE=5)을 했을때 농도의 불균형이 나타나면
레이저 유니트의 방진 유리의 오염 또는 ITB(전사벨트)의 변형을 의심한다
<< Type 별 정리 >>
15.2.4 16-계조(TYPE=4) / / / / iR C3380i / / iR C2880i / 본 시험 인쇄를 이용하여 계조, 흐름, 백색 선 및 앞뒤의 농도의 불균형 등을 점검한다. – 계조 16-계조가 올바르게 만들어지지 않으면 드럼 유니트 또는 레이저 노광계의 오류를 의심한다. – 흐림 흐림 현상이 백색 영역[2]에서만 있으면 드럼 유니트 또는 레이저 노광계의 오류를 의심한다. – 백색 선 백색 선이 화상에 나타나면 현상계의 오류를 의심한다. – 앞뒤의 농도의 불균형 앞/뒤 부분에서 고르지 않은 농도가 있으면 드럼 유니트, 레이저 노광계, 또는 전사계의 오류를 의심한다.
15.2.5 전체 하프톤(TYPE=5) / / / / iR C3380i / / iR C2880i / 이 시험 인쇄를 이용하여 전사 오류, 흑색 선, 백색 선 및 특정 간격에서의 농도의 불균형을 점검한다. 메모: – 각 컬러에 대한 시험 인쇄를 다음의 서비스모드 부문을 실행하여 인쇄할 수 있다: COPIER>TEST>PG 이후에 COLOR-Y/M/C/K. – 시험 인쇄의 농도를 다음의 서비스 모드 부문을 실행하여 변경할수도 있다: TEST>PG>DENS>Y/M/C/K.
** TYPE 5 setting 동영상 입니다 **
(1) 전사 오류 전사 오류(백색 점)이 발생하면 ITB 유니트 또는 이차 전사 외부 롤러의 오류를 의심한다.
(2) 흑색 선 or 해당 색(C,M,Y)의 진한 선 흑색 선이 나타나면 감광 드럼의 긁힘이나 일차 전사 롤러의 오염을 의심한다.
예제

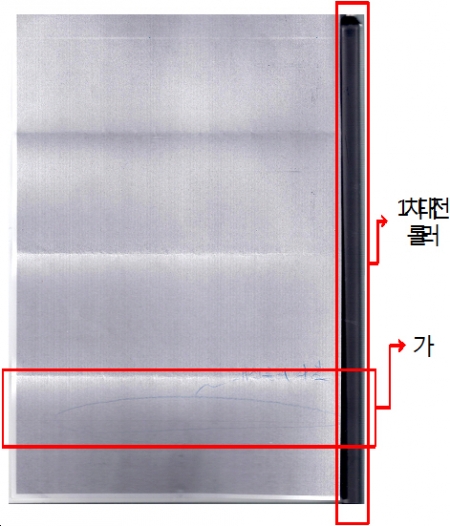

상기 “(2)흑색선”(아래 사진의 가 부분) 에 해당하는 경우임
1 차 대전 롤러에 이물질이 묻은 경우에는 세척으로 가능하고 코팅이 벗겨진 경우는 교체해 주어야 함
감광드럼(알드럼) 교체후 조치
교체한 알드럼의색상이 지나치게 농도가 높아지는(진해지는) 경우, [자동 계조 보정]을 해줌
자동 계조 조정(Full 보정)
최초 설치시 꼭 해주세요
서비스모드 = [Additional Function] key = * -> [조정/클리닝] -> [자동계조조정] -> [FULL 보정] -> 시험인쇄 -> [스캔시작] -> 인쇄물을 scan 유리위에 올려놓고 3 번 조정함
예제
1. ex : **종합건축
(배운 점)
BK 알드럼의 문제는 흰백지를 인쇄해 보면 쉽게 알 수 있으나, C M, Y의 경우는 type 5로 test해 주어야 함

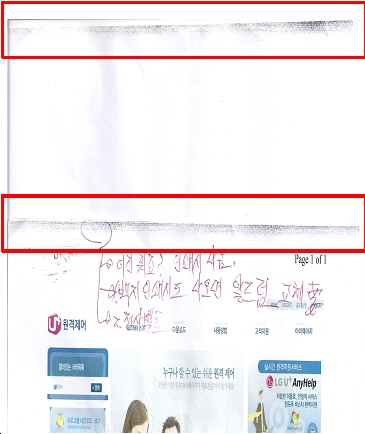

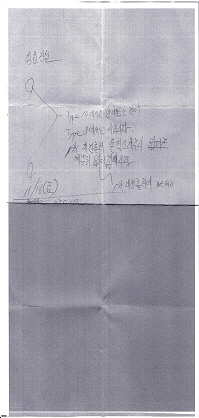

아래의 사진은 A4 인쇄한 화면인데 상단에 흑색부분=검은색(빨간 사각형 안)이 나옴

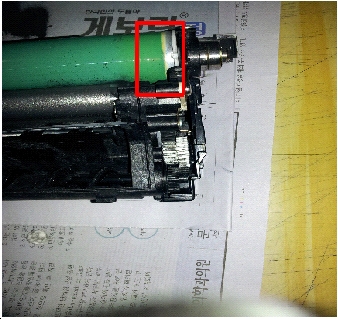

이 경우는, BK 알드럼의 우측 끝이 누렇게 변색되어 있어서 나오는 경우여서 알드럼 교체하여 해결함
2. ex : 재고로 준비하는 복사기
아 래의 감광드럼은 무엇에 찍해 움푹들어가서(빨간 네모 참조) 회전시 토너가 움푹들어간 부분에 쌓이는 경우로, 감광드럼회전주기의 길이만큼씩 = 파란 네모간의 걸이 만큼씩 ITB벨트에 노랑 토너가 움푹들어감 모양으로 화상을 남기고 이 모양대로 노랑색의 잔상이 생겨 수리함.
cf) ITB 밸트를 열어보면 노랑 토너가 파란 네모 간격으로 남겨져 있음.
(3) 백색 선 백색 선이 나타나면 ITB 유니트, 이차 전사 외부 롤러 또는 레이저 노광계의 오류를 의심한다. 실전에서는 1차대전롤러 문제 & 감광드럼 문제로 백색선이 나타나며 비용이 저렴한 1차대전롤러 물청소 -> 감광드럼(\16,000) 교체 -> 1차대전롤러 교체(\18,000) -> 이차전사외부롤러 -> ITB유니트 -> 레이저 노광계 순으로 진행되어야 함 (ITB유니트와 레이저 노광계중 어느 것이 비싼지는 모르지만 용이성으로 볼때는 ITB유니트가 용이함)
1차 대전 롤러를 물청소하면 아래와같이 흰줄이 사라집니다.
ex:**건설
(4) 농도의 불균형 특정 간격으로 농도가 고르지 않으면 다음을 의심한다: (a) 감광 드럼(92.4mm 간격인 경우) (b) 현상 실린더(42.7mm 간격인 경우) (c) 농도의 불균형 농도의 불균형이 나타나면 레이저 유니트의 방진 유리의 오염 또는 ITB의 변형을 의심한다.

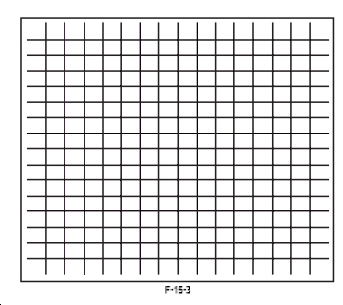

15.2.6 그리드(TYPE=6) / / / / iR C3380i / / iR C2880i / 이 시험 인쇄를 이용하여 컬러 변위, 직각성 및 직선성을 점검한다. – 컬러 변위 컬러 변위가 발견되면 ITB의 자국과 드럼 유니트의 오류를 의심한다. – 직각성, 직선성 직각성 또는 직선성이 정확하지 않으면 레이저 노광계의 오류, 레지스터(내부/외부)롤러 형태의 불량, 이차 전사 외부 롤러의 오류 등을 의심한다
15.2.7 MCYBk 수평 줄무늬(TYPE=10) / / / / iR C3380i / / iR C2880i /
이 시험 인쇄를 이용하여 각 컬러의 어두운 영역의 농도, 컬러간 균형, 현상과 연관된 백색 선 등을 점검한다.
(1) 각 색의 베타 농도 및 컬러간 균형 (a) 농도가 눈에 띄게 낮지(너무 밝지) 않아야 한다 (b) 특정 컬러의 농도가 너무 낮으면(밝으면), 현상계의 오류를 의심한다.
(2) 백색 선 특정 컬러에서 백색 선이 발견되면 현상계, 전사계 및 특정 컬러의 드럼 등의 오류를 의심한다.
(3) 앞뒤에서의 농도의 불균형 특정 컬러에서 농도가 고르지 않으면 현상계, 전사계 및 특정 컬러의 드럼 등의 오류를 의심한다.
(2)와 (3)의 경우 알 드럼(감광 드럼)으로 청소해 줌
예제

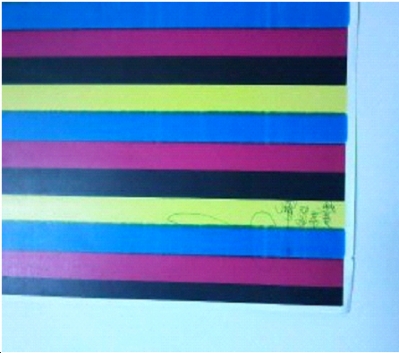

1. 아래의 사진을 보면 파랑(Cyan)이 흰줄이 가는 것이 보임.
((원인 1))이 경우 파랑(Cyan)드럼에 이물질이 끼어서 토너와 자석성분이 있는 물질이 썩인 현상물질이 착상이 잘 안되어 생기는 문제임
((해결책))드럼 유니트를 분해하여 알 드럼 = 감광 드럼을 물수건으로 잘 닦아줌
((원인 2))레이저의 문제일 수 있음
((해결책))방지 유리 크리닝 패드(앞 커버를 열면 있는 파란색 패드)로 딱아줌
((원인 3))
**의 경우, 많이 사용한 BK에 흰줄이 가는데, 5번 체를 처도 흰줄이 나옴
아래의 사진의 불량을 보면 이것은 토너보급나사와 현상실린더 사이의 벽인데, 고무떡처럼 잔여물이 남아 있는데, 이 잔여물이 회전하면서
가. 드럼 유닛 안에 떨어지거나
이 경우, 체치면 나옴
나. 현상실린더에 고무떡을 남기거나
이 경우, 현상실린더를 회전시키며, 종이로 현상제(자석 성분)을 일단 잘 긁어내고, 반대 방향으로 돌리면서 현상제와 토너가 고르게 현상실린더에 붙는지 확인하여 해결함
다. 현상실린더 밑에 달라 붙어 있음
현상실린더 및에 달라 붙어 있는 고무떡을 십자(-)드라이버 등으로 잘 긁어 내고 제치고를 반복해 줌
