<< 캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트와 전사벨트 블레이드 교체 순서 >>
1. 복사기 전면 덮개를 열어줌. 좌左(가), 우右(나)의 나사를 풂
“캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트_2” 참조
((주 의))2. 우측 측면 커버를 완전히 뒤로 접힘. ‘다’ 부분이 완전히 뒤로 가게 하세요 그렇지않으면 드럼 유니트를 뺄때 전사벨트가 찢어지며 전사벨트 가격은 30 만원이므로 꼭 주의하세요.
“캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트_2” 참조
3. 드럼 유니트 앗세이 = assembler 를 뺌
“캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트_2” 참조
4. 동그라미 부분을 누르고 앞으로 당기고 위로 들어올려 전사벨트를 빼냄
“캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트_2” 참조
5. ITB 필름

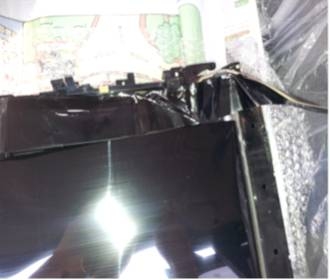

ITB 필름 찢어짐(ex:신당동 ***)
참고로, 중앙으로부터 A3의 횡이 지나가는 폭의 바깥으로 콕 찍인 부분이 있거나 양쪽 끝중 한곳이 찢어진 전사벨트는 사용하는데 지장이 없습니다. 이런 경우 고가의 ITB 필름을 교체하지 마시고 테이프등으로 잘 부처서 사용하세요.
((원인))
우커를 다 안 열은 상태에서 전사 유닛을 본체 정면쪽으로 강제로 당기면서 찢어지는 경우
블레이드 조립 불량
새 전사벨트 유닛에는 블레이드에 분가루가 붙어있는데, 이것은 블레이드와 필름의 마찰을 줄여주는 역할을 합니다. 절대로 일부터 털지 마세요.
블레이드 조립 나사를 너무 조이는 것도 마찰을 증대시켜 필름이 찢어지게 함
호츠켓
((해결방법))
ITB 필름 교체 순서
새 필름이 \70,000이고 중고 ITB밸트 유닛도 \70,000 정도 하므로 새 필름으로 교체하지 말고 중고 유닛을 구입하는 것이 나을 듯함
아래 사진의 오른쪽을 분해하여 필름을 교체함

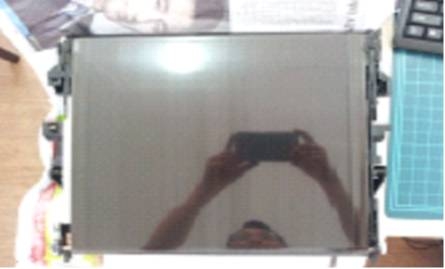

가

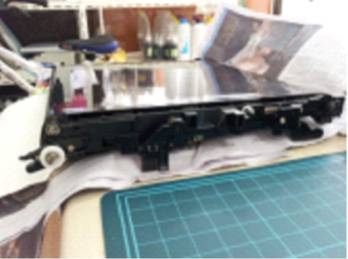

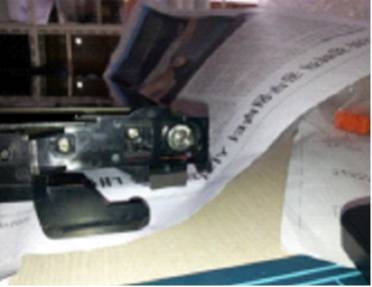

ITB 밸트의 우측면 사진(사진 “가”를 우측에서 찍은 사진)

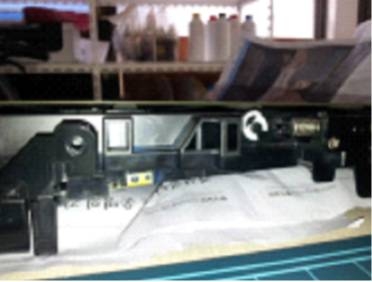

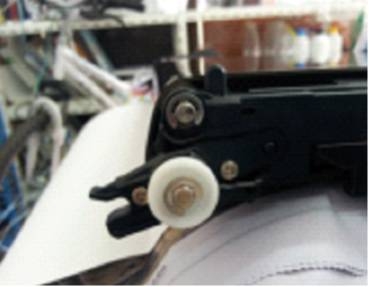

이 사진을 측면에서 3컷을 찍은 사진. 조립시 참조하세요.
A.
B.
C.
A. C.의 봉을 빼내야 필름을 뺄 수 있음

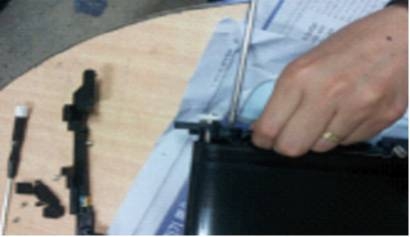

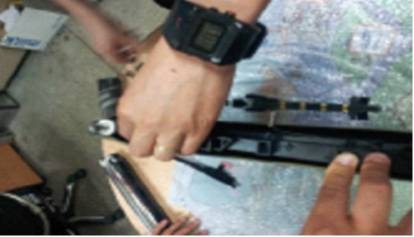

우측면을 분해하는 사진
우측면을 분해 완료한 사진

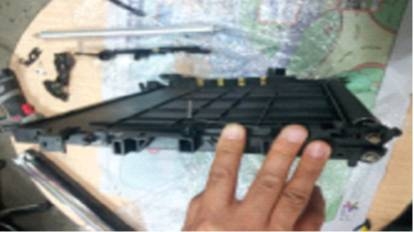

필름을 제거한 후의 사진
((방지법. 주의: \70,000 ~ \300,000))
1. 애기 엉덩이용 파우더
2-1. ITB벨트 전체를 알코올로 잘 닦아준 후
(라벨지 잔존물 등이 남아 있는 경우, 출력시 토너 떡(토너 똥)이 나오는데 이것을 막아주기 위한 조치임)
2-2. 중요한 순서는, ITB밸트 표면 전체에 BK 토너를 가늘게 펴서 골고루 발라 준다는 것임.
2-3. 또한 토너 가루를 블레이드에도 문질러 주는 것이 바람직함
3. 조임 나사를 덜 조여줌
6. 전사벨트 블레이드(\37,000)의 나사를 풀어 기존의 것과 새 것을 교체함 캐논 칼라 복사기 IRC 3380 IRC 2880 작상계 중 전사유니트_3_전사밸트 ITB필름” 참조

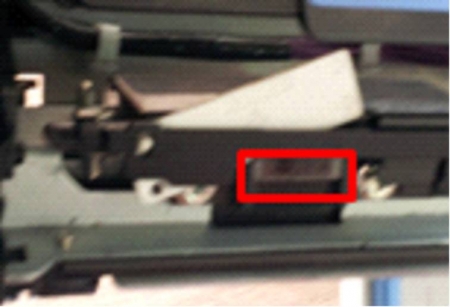

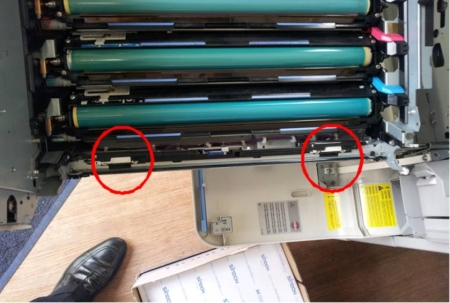

BK 드럼 앞의 검은색 플라스틱을 좌로 움직이면
빨간 동그라미 안의 흰색 사각형 모양의 플라스틱이 반시계 방향으로 돌게 되고
사진처럼 흰색 사각형 모양의 플라스틱이 올라가면 전사벨트 감도를 측정하는 투명한 플라스틱 센서가 보이는데 이것을 닦아주면 됩니다.
